Hønsehuset

Delene i planen: Bunnsvill er det nederste bordet i en vegg, overligger det øverste, og stendere er de loddrette bordene mellom dem. Sperrene går på tvers av takrammen i takfallet. Kantbordene er de to lange bordene som sperrene er skrudd fast i.

Skruelengder

En 100 mm skrue går 64 mm inn i neste del når den først går gjennom 36 mm treverk. Går den først gjennom 73 mm, når den bare 27 mm inn. Bruk tabellen til å velge lengde; inntrengingsmålet alene sier ikke hvor sterk skjøten blir.

Før skruing

Hold delene sammen med tvinge. Forbor nær endene etter skrueprodusentens råd, og plasser skruen midt på den smale treflaten. Stopp når hodet ligger mot treet. De røde punktene i bildene viser hvor skruene er tenkt plassert; festene er ikke styrkeberegnet.

Verktøy: målebånd, blyant, vinkel, langt vater/laser, snor, sag, drill og bor, tvinger, bukker, spade og vernebriller. Vær minst to når veggene reises. Takløftet krever flere personer og rolig vær.

Slik gjør du

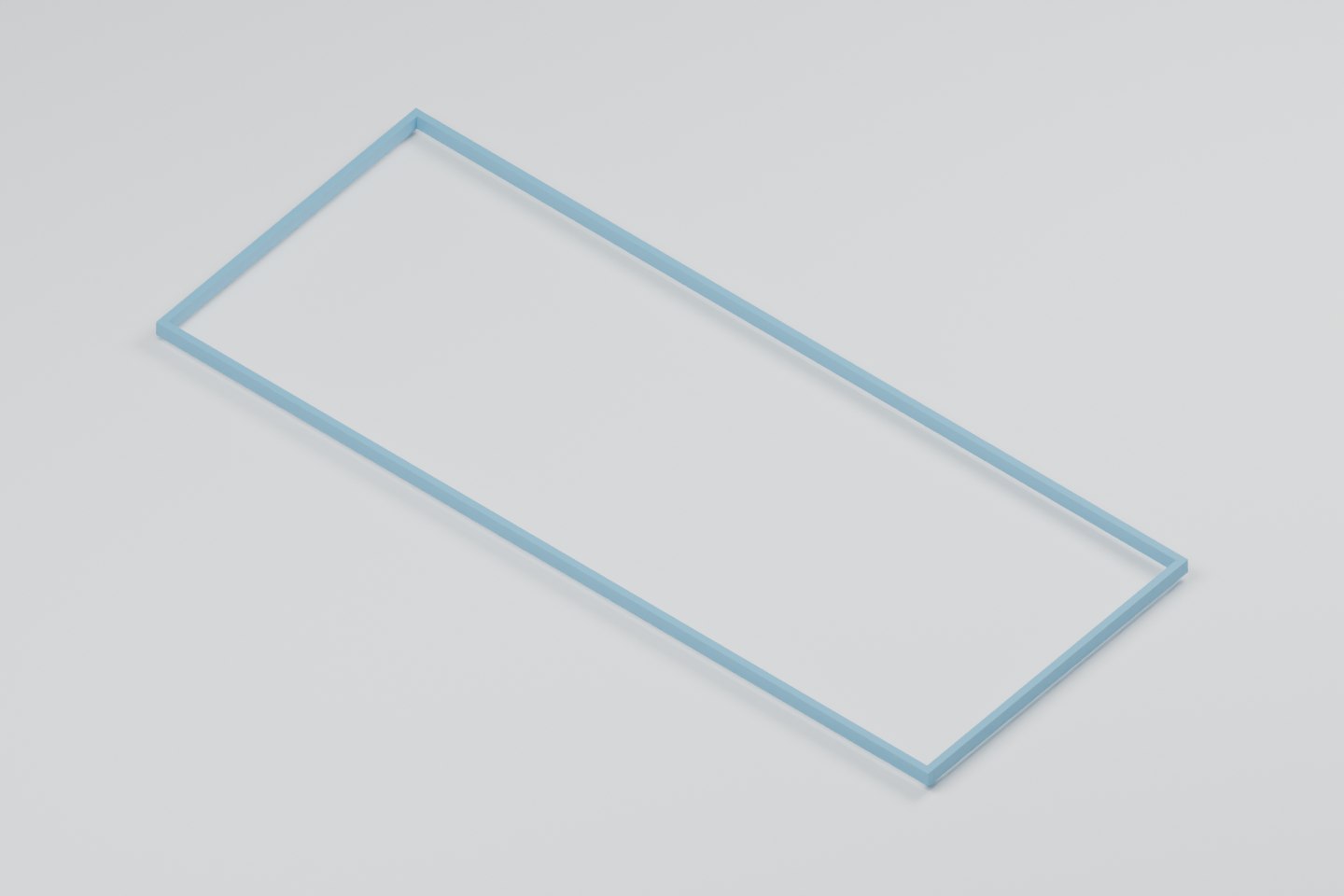

1. Sett bordene på høykant, med 73 mm opp. Legg de korte bordene mellom de lange.
2. Hold hvert hjørne med tvinge. Skru gjennom det lange bordets 36 mm-side og inn i enden av det korte bordet. Bruk to skruer i hvert hjørne, én over den andre.
3. Mål 4060 × 1580 mm på innsiden. Begge diagonalene skal være like, ca. 4357 mm. Utvendig mål er 4132 × 1652 mm.
4. Legg rammen der steinene skal stå, og hold den på plass med pinner av avkapp. Ta den bort når steinene er lagt.

Slik gjør du

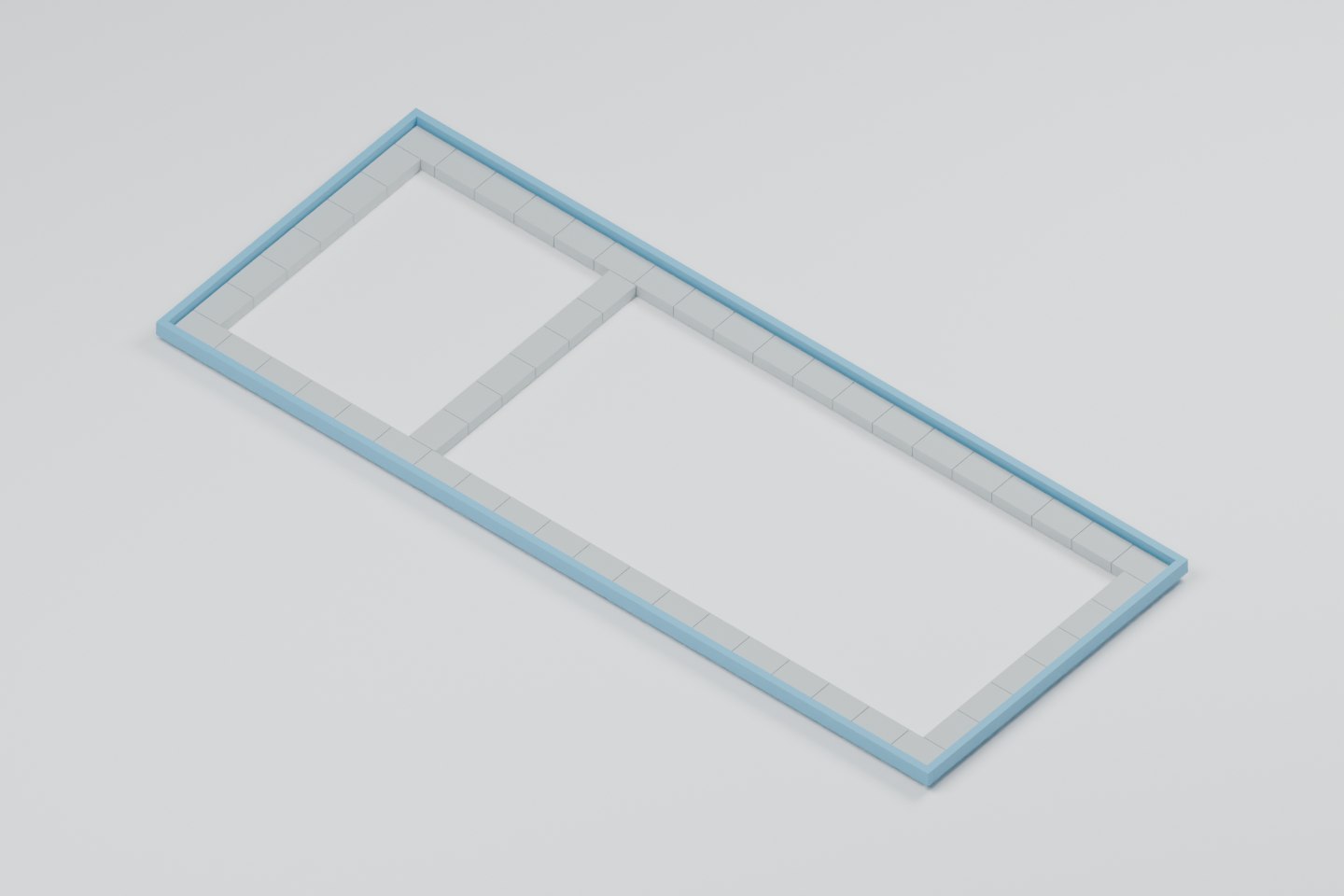

1. Fjern torv og røtter under steinradene. Jevn ut høye punkter og pakk jorden under hver stein.
2. Begynn med hjørnesteinene. Bruk et rett bord og vater eller laser for å få overkantene i samme høyde.
3. Legg langradene og deretter endene. La det være ca. 3 mm mellom steinene.
4. Legg seks steiner under skilleveggen. Mål 1200 mm fra trerammens husende til midten av raden, eller 1222 mm fra steinringens ytterkant.
5. Steinringen blir ca. 4044 × 1561 mm. Når trerammen sentreres, ligger den ca. 22 mm innenfor steinene ved endene og 30,5 mm innenfor langsidene.
6. Prøv om steinene ligger stødig. Juster under dem som vipper. Fjern målerammen og ta vare på bordene.

Steinene ligger løst på jord og kan måtte justeres senere. Planen forutsetter ikke grus, duk eller fugemasse.

Slik gjør du

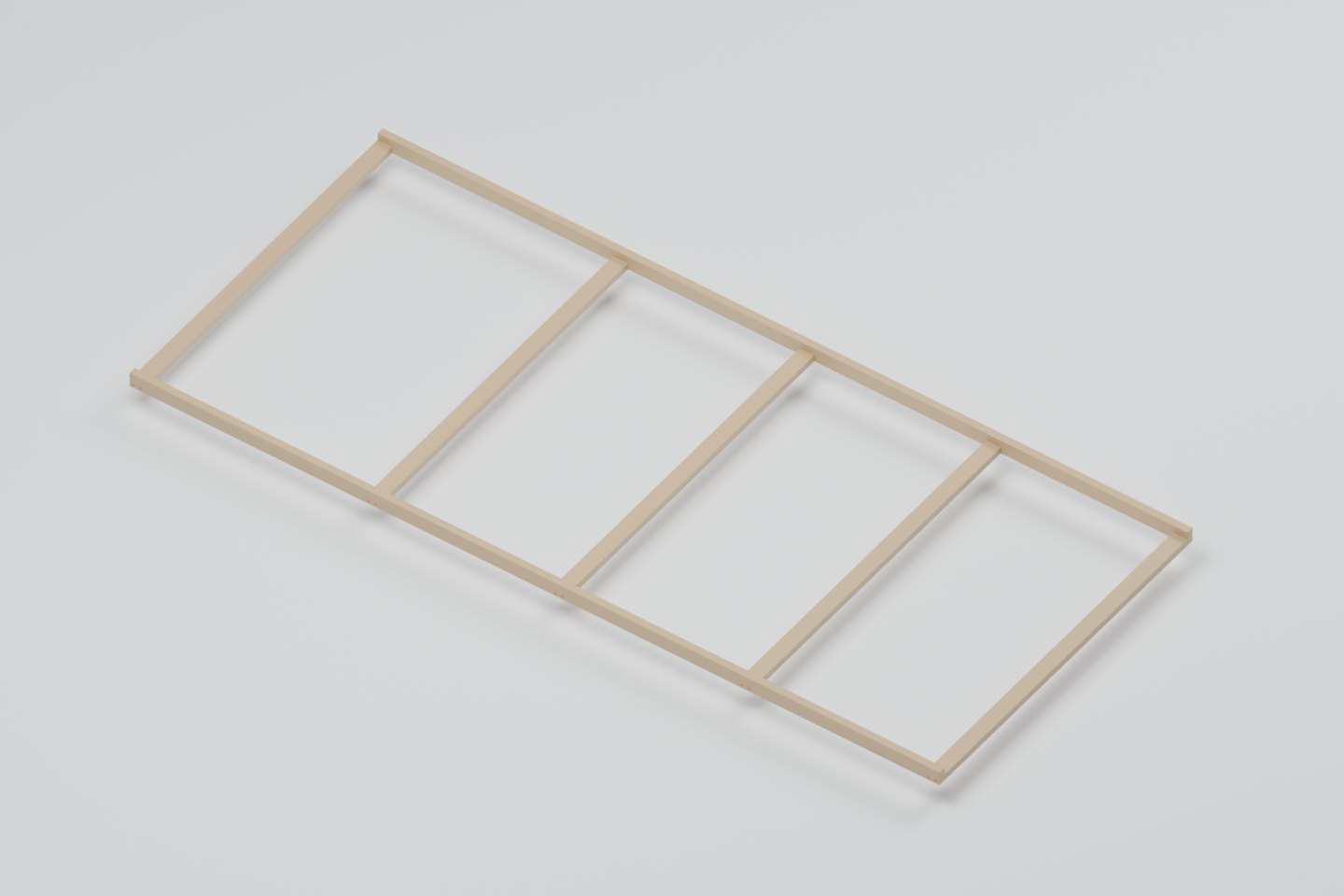

1. Prøv høyden med én stender, overligger, sperre med hakk og en bit av takplaten. 1679 mm er et foreløpig sluttmål. Kapp stenderne ferdig når den faktiske takhøyden er kontrollert.
2. Legg delene som vist. Mål fra venstre ende og merk midten av hver stender ved 36,5 · 1200 · 2121 · 3042 · 3963,5 mm. Endestenderne flukter med bordendene.
3. Bruk to avstandsmaler mellom stenderne, én øverst og én nederst. Fri åpning er 1090,5 mm i husfeltet og 848 mm i de neste to feltene. Det siste feltet er 848,5 mm. Sjekk merkene for stendersentrene før skruing, og ta ut malene etterpå.
4. Hold fast én skjøt om gangen. Skru to 5 × 100 mm skruer nedenfra, gjennom bunnsvillen og inn i hver stender. Fordel skruene over stenderens 73 mm bredde og plasser dem midt i den 36 mm dype flaten. Veggen skal ligge nede mens dere skrur.
5. Legg overliggeren flatt, 36 mm høy og 73 mm dyp. La stendernes ytterside flukte med bunnsvillen og overliggeren; resten av bredden vender inn. Skru to 5 × 100 mm skruer ovenfra i hver stender, fordelt over stenderens 73 mm bredde.
6. Sjekk at veggen er rettvinklet og at de lange bordene er parallelle. Fest et midlertidig skråbord før veggen flyttes. Merk den «LAV / FORAN».

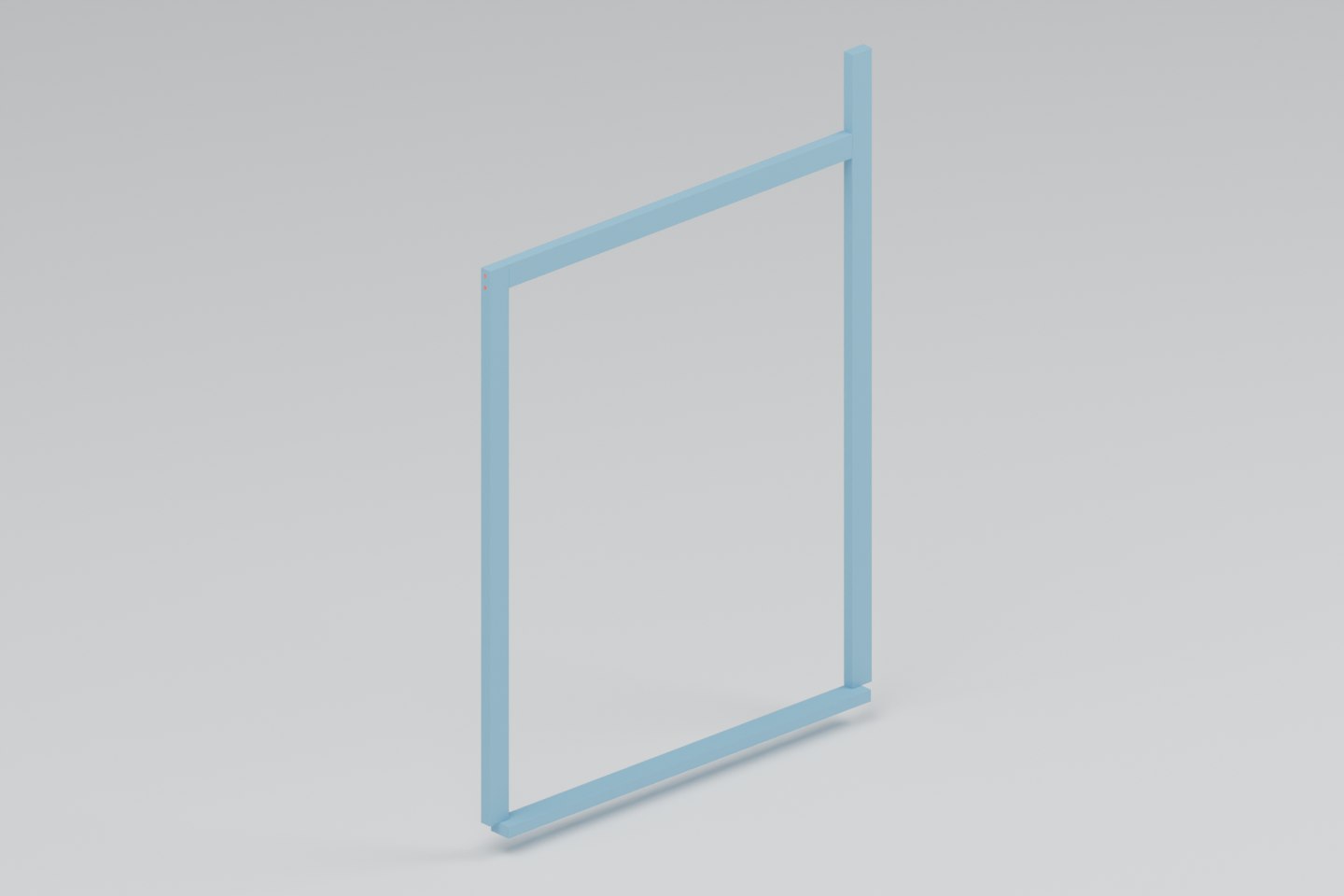

Hjørnestenderne monteres på kortsidene.

Slik gjør du

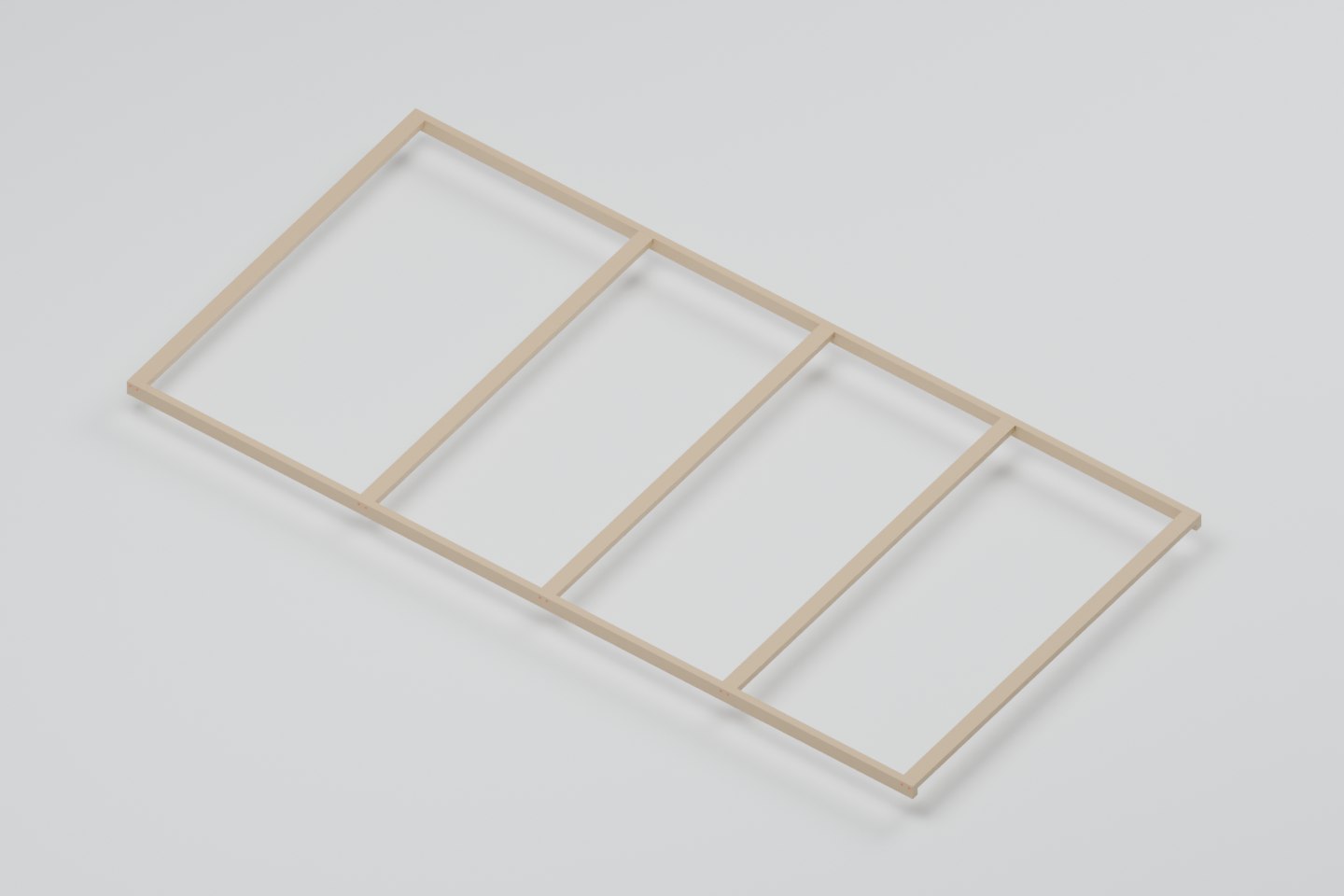

1. Prøv høyden med én stender, overligger, sperre med hakk og en bit av takplaten. 1917 mm er et foreløpig sluttmål. Kapp stenderne ferdig når den faktiske takhøyden er kontrollert.
2. Legg delene som vist. Mål fra venstre ende og merk midten av hver stender ved 36,5 · 1200 · 2121 · 3042 · 3963,5 mm. Endestenderne flukter med bordendene.
3. Bruk to avstandsmaler mellom stenderne, én øverst og én nederst. Fri åpning er 1090,5 mm i husfeltet og 848 mm i de neste to feltene. Det siste feltet er 848,5 mm. Sjekk merkene for stendersentrene før skruing, og ta ut malene etterpå.
4. Hold fast én skjøt om gangen. Skru to 5 × 100 mm skruer nedenfra, gjennom bunnsvillen og inn i hver stender. Fordel skruene over stenderens 73 mm bredde og plasser dem midt i den 36 mm dype flaten. Veggen skal ligge nede mens dere skrur.
5. Legg overliggeren flatt, 36 mm høy og 73 mm dyp. La stendernes ytterside flukte med bunnsvillen og overliggeren; resten av bredden vender inn. Skru to 5 × 100 mm skruer ovenfra i hver stender, fordelt over stenderens 73 mm bredde.
6. Sjekk at veggen er rettvinklet og at de lange bordene er parallelle. Fest et midlertidig skråbord før veggen flyttes. Merk den «HØY / BAK».

Hjørnestenderne monteres på kortsidene.

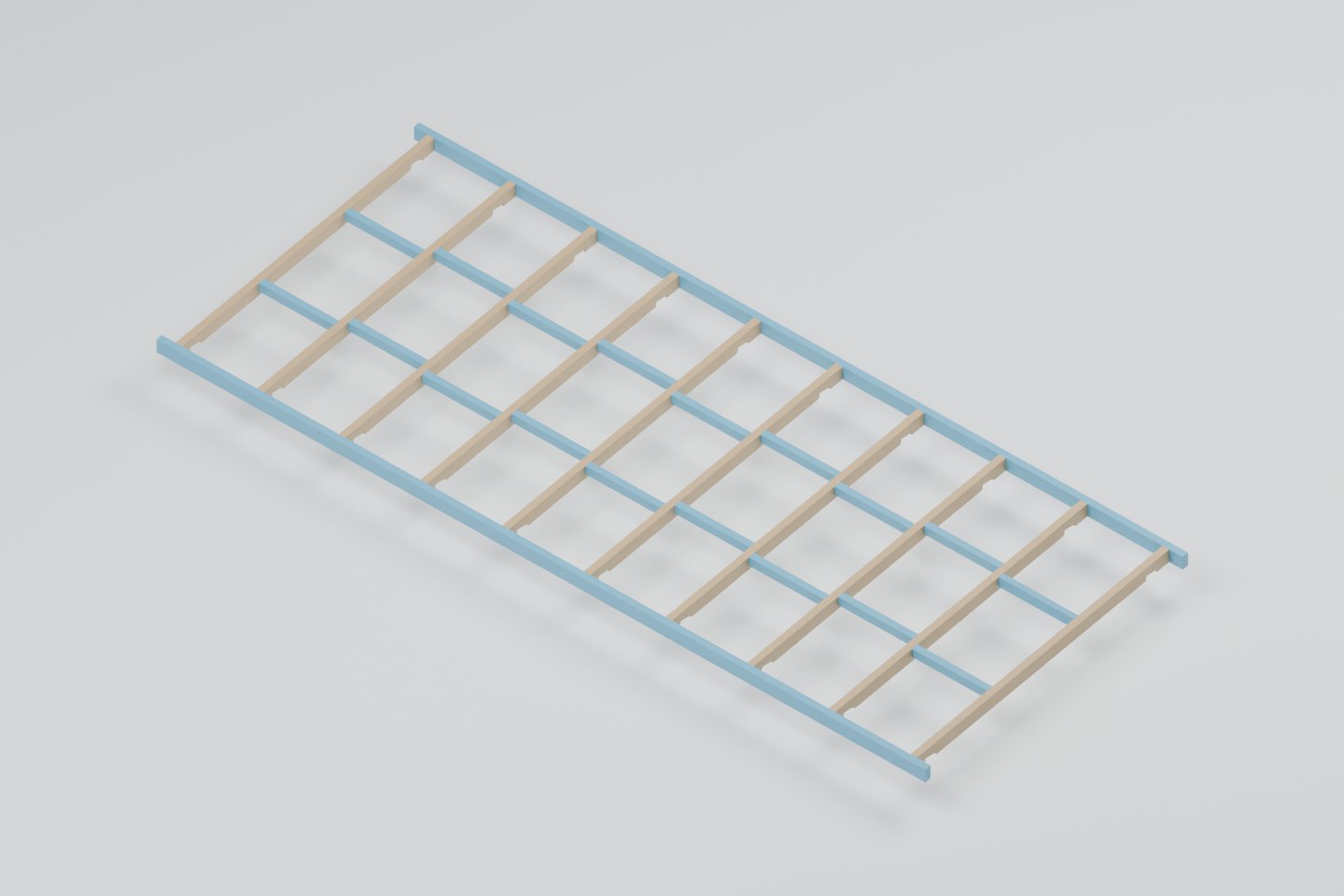

Slik gjør du

1. Legg de to kantbordene på 4150 mm parallelt på et plant underlag. Den utvendige avstanden i takfallet skal være 1724 mm. Hver sperre mellom bordene er 1652 mm (1724 − 2 × 36).
2. På den bygde rammen er det 74 mm fra hver kantbordende til yttersiden av nærmeste sperre. De ti sperrene får da 440,7 mm fra start til start: (4150 − 2 × 74 − 36) / 9. Målt fra venstre kantbordende ligger sperresentrene ved 92 · 532,7 · 973,3 · 1414 · 1854,7 · 2295,3 · 2736 · 3176,7 · 3617,3 · 4058 mm.
3. Fest de to ytterste sperrene først. Skru gjennom kantbordets 36 mm-side og inn i sperreenden med to 5 × 100 mm skruer i hver ende, én over den andre. Sjekk at rammens diagonaler er like.
4. Fest de åtte andre sperrene på merkene. Overkantene skal flukte.
5. Det skal være to tverrlekter i hvert av de ni feltene, 18 i alt. Den beregnede åpningen er 404,7 mm, men mål hvert felt før kapping. Foreløpig dimensjon er 36 × 48 mm. Sett lektene på høykant med overkanten i flukt med sperrene.
6. Legg de to lektene i første felt med sentre ca. 556 og 1118 mm fra nedre kant av takrammen. I neste felt forskyves begge 50 mm oppover, til ca. 606 og 1168 mm. Fortsett annenhver gang. Med 36 mm lektebredde gir det ca. 14 mm åpning mellom lekteendene på hver side av sperren, slik at de kan skrus inn fra siden. Mål opp før dere fester, og kontroller at skruene får godt feste uten å treffe hverandre.
7. Største avstand mellom støttelinjene i denne plasseringen er ca. 588 mm. Kontroller lektedimensjon, avstand og feste mot takplatene og lokal snølast før platene monteres.

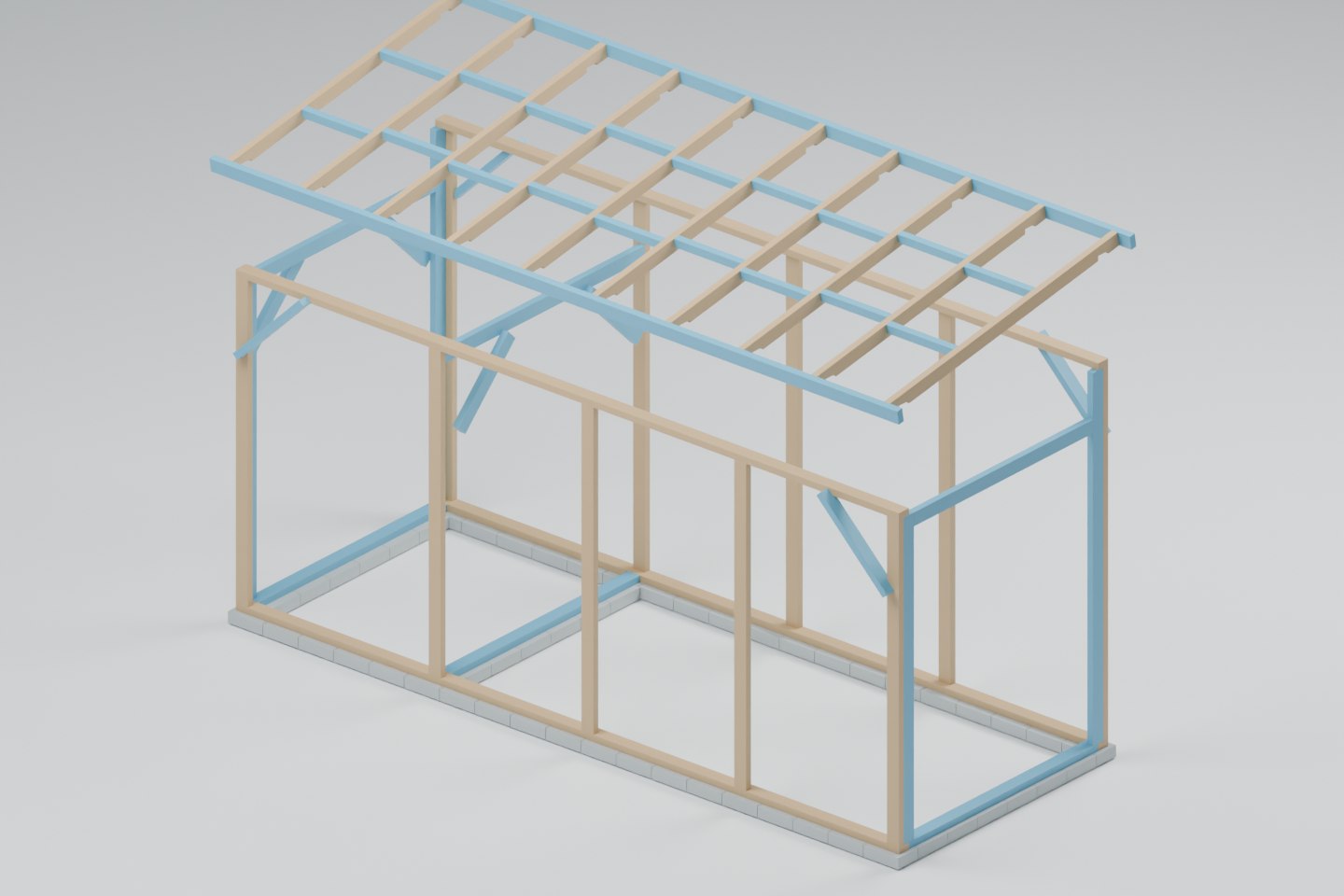

Slik gjør du

1. På den bygde takrammen er det sagd hakk på undersiden av sperrene ved begge langveggenes overliggere. Hakkene er omtrent 20 mm dype. Mål og noter faktisk dybde og lengde langs sperren; lengden er ikke ført inn i planen. Sjekk at alle opplegg har god kontakt uten at sperrene vipper.
2. Sentrer takrammen over veggene og merk av hvor sperrene møter overliggerne. Tabellen måler fra kantbordenden, 75 mm utenfor husveggen.
3. Sjekk at veggene står rett og er støttet. Avtal hvem som løfter hvor, og sett fram støttebukker. Vær flere om løftet.
4. Løft i rammen og sperrene, og senk taket rolig ned. Sentrert takramme gir 75 mm overheng ved hver kortside og omtrent 100 mm horisontalt foran og bak.
5. Sjekk at hvert hakk hviler stødig på overliggeren og treffer merket. Fest takrammen til veggene med skruer som passer den faktiske resttykkelsen ved hakket. Innfestingen må også tåle at vind forsøker å løfte taket.
6. Taket skal helle framover. Tidligere beregnede høyder på omtrent 1850 mm foran og 2100 mm bak kan endre seg med hakkene. Mål den ferdige høyden ved veggene. Behold støttene til rammen og skråbordene er festet.

Mål fri høyde ved den lave veggen og under kortsidens øvre bord når takrammen er festet. Tidligere beregnede høyder gjelder ikke uten kontroll av de faktiske hakkene.

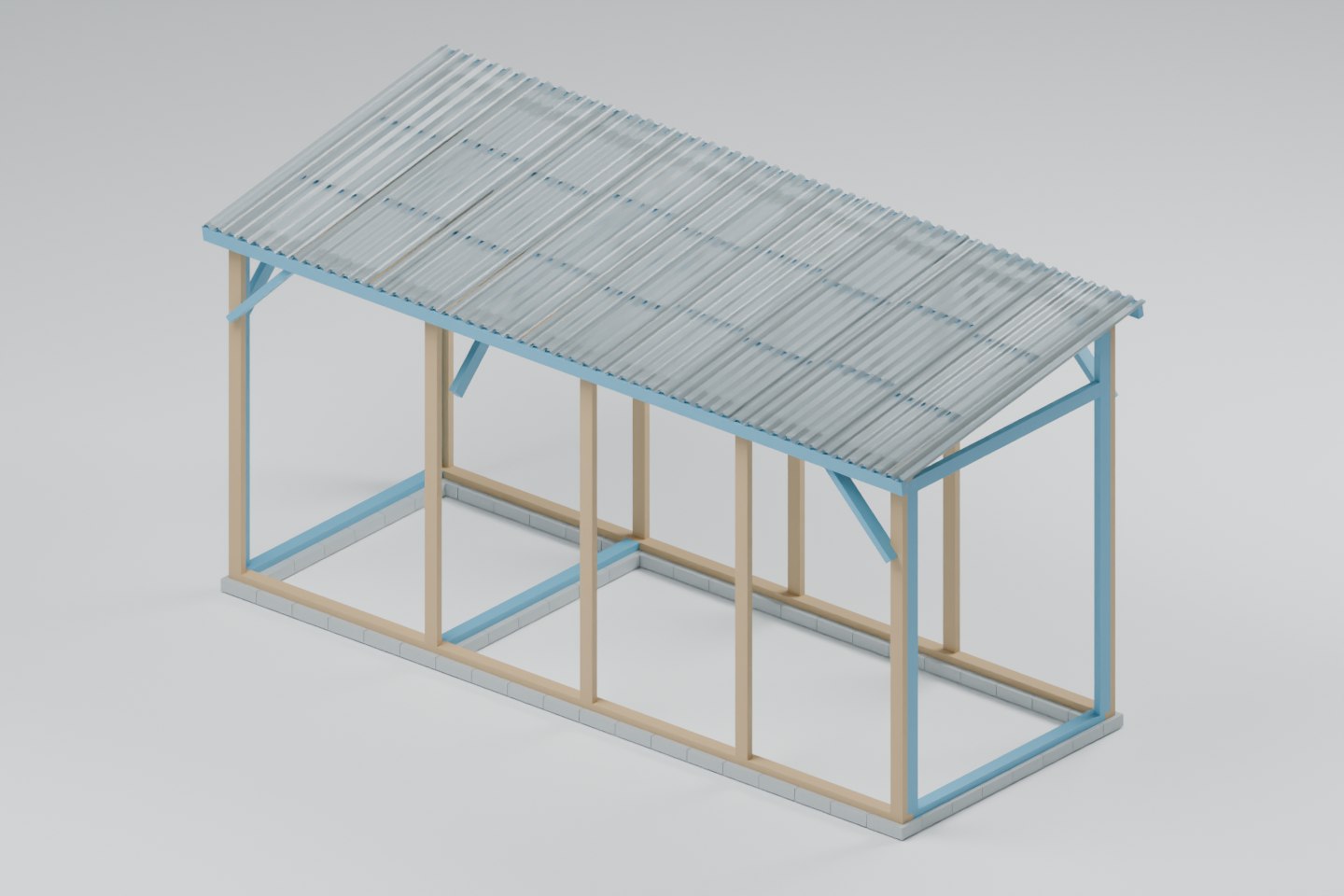

Slik gjør du

1. Prøvelegg de fire platene på bakken med riktig sideomlegg. For et takfall på ca. 9,46° angir Plastmo en halv bølges overlapp for JumboLite. Platene dekker nominelt ca. 4160 mm i bredden. Mål bredden med faktisk overlapp før dere sentrerer dem på rammen.
2. Prøv plateendene mot rammen før kapping. Rammen er 1724 mm i takfallet. Avklar plassering og utstikk ved begge kantene før alle platene kappes.
3. Når lekteavstanden er avklart, kapp platene med fintannet sag og god støtte. Sjekk overlapp og rett vinkel før festing.
4. Bruk takskruer med tetning som passer til JumboLite. Følg anvisningen for den valgte skruen; krav til forboring varierer.
5. Fest platene etter mønsteret som er bekreftet for lekteplasseringen. Stopp før skruene presser plasten ut av form.
6. Arbeid fra stige eller bukker; ikke tråkk på platene. Fjern borespon og sjekk skruer, overlapp og vannretning.

Kontroller steinene etter første regn. Huset kan tas i bruk når kledning, nett, dør og luker er ferdige.

Ta med adresse, høyde over havet, bilde av takrammen og produktopplysninger for JumboLite. Få vurdert lektedimensjon og innfesting. Med forskjøvne lekter er største avstand mellom støttelinjene ca. 588 mm; kontroller om det er tilstrekkelig for lokal snølast.

Tverrlekter: 18 stk., foreløpig 36 × 48 mm og ca. 405 mm lange. Mål hvert felt før kapping. Samlet lengde er 7,284 løpemeter før sagspor; regn med 8–9 løpemeter ved innkjøp. Avklar dimensjon og feste.

Stendere: 1679 og 1917 mm er foreløpige sluttmål. Begynn med råemner på minst 1850 og 2100 mm og prøv takhøyden før kapping. Modellen viser en 20 mm takprofil og innfelte lekter som flukter med sperrene. Mål hakkene i sperrene før sluttmålene brukes.

Hakk i sperrene: Takrammen hviler i utsagde hakk ved begge langveggene, omtrent 20 mm dype. Mål faktisk dybde og lengde langs sperrene. Tilpass skråbordene ved montering.

Reisverket og taket fra fase 1 er rammen. Neste fase er å bygge selve huset i den 1200 mm lange delen innenfor skillet, og å lukke luftegården.

Dette gjenstår før huset kan tas i bruk

• Kledning
• Nett rundt luftegården
• Dør
• Luker
• Forankring av rammen – ikke avklart i planen ennå

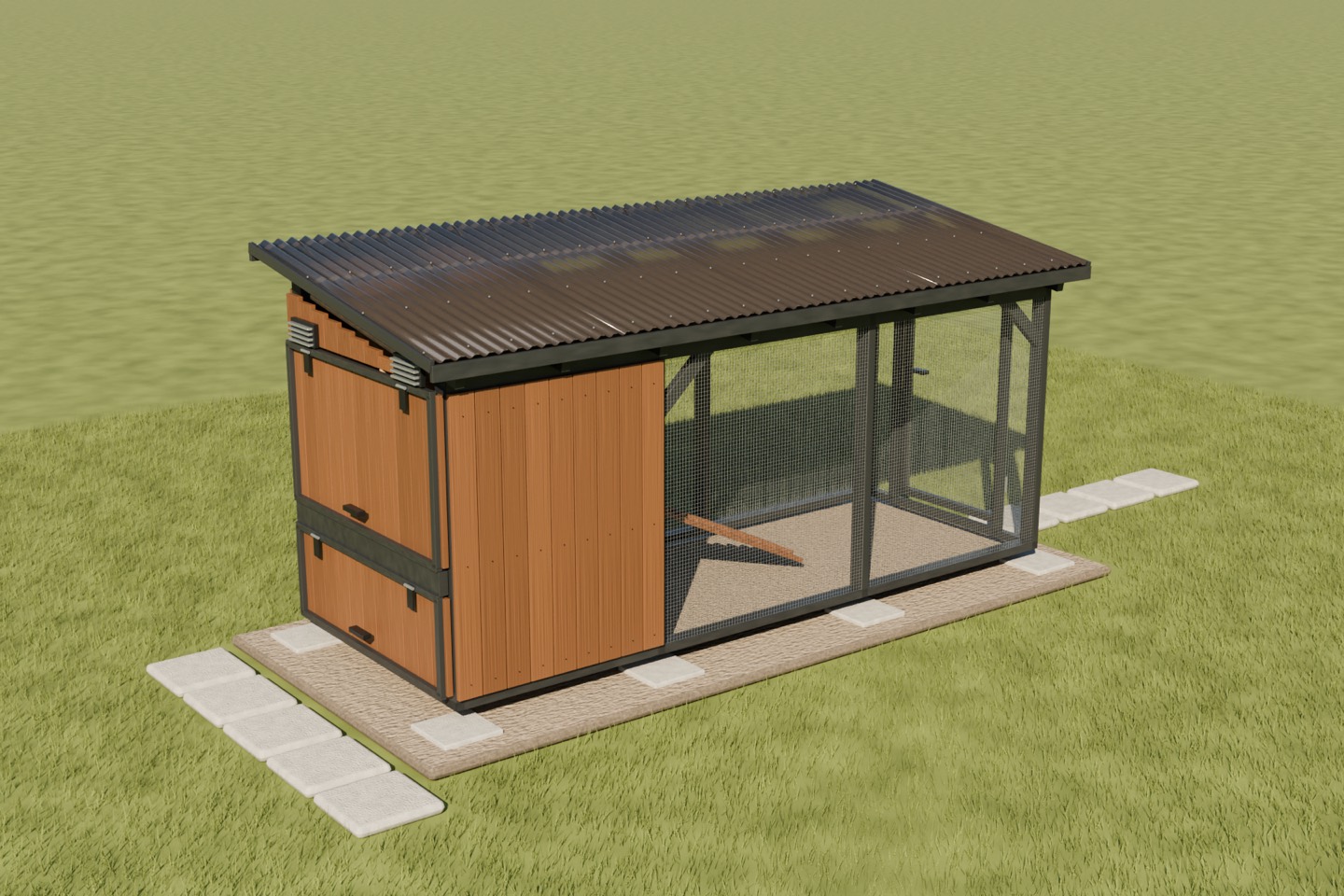

Tidligere skisse av det ferdige huset

Skissen ble laget i Blender før reisverket ble tegnet på nytt. Den viser ønsket uttrykk, men mål og detaljer er ikke bestemt og stemmer ikke nødvendigvis med det som er bygget.

Ideer fra skissen

• Antrasittmalt reisverk og stående, brunbeiset kledning.
• Lukket oppbevaring under huset.

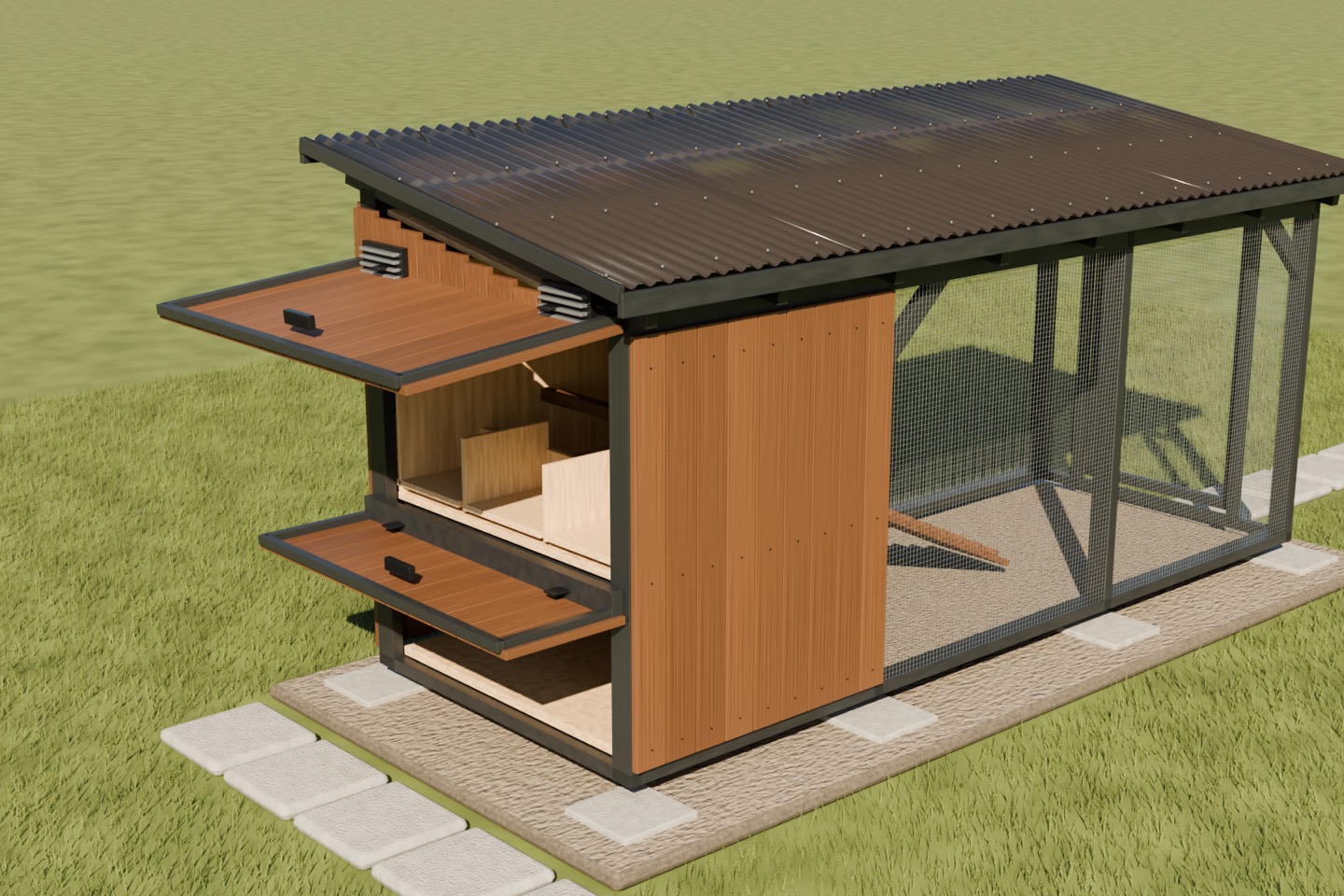

• Stor topphengslet rengjøringsluke og egen oppbevaringsluke på husets frie kortside.

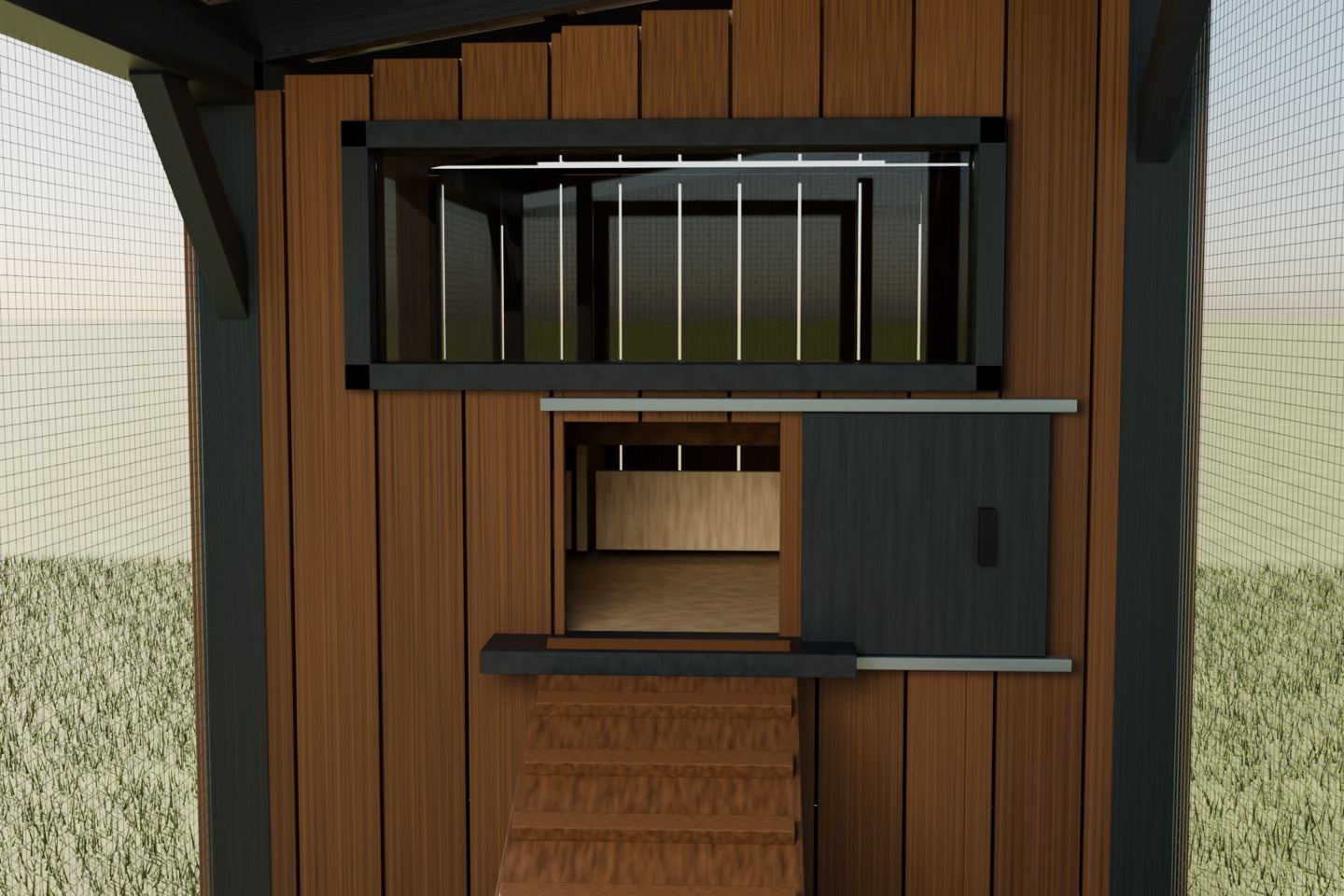

• Klart pleksiglassvindu i skilleveggen, foreløpig 90 × 32 cm.
• Hønseluke på 33 × 33 cm under vinduet, som skyves til siden. Rampe ned i luftegården.
• Inngang til luftegården på motsatt kortside.

Lenkene gjelder produkter som er brukt eller vurderes. Sjekk mål og monteringsanvisninger før kjøp.
